钛合金水淬炉
来源： | 发布时间：2016-09-01 |
一、设备名称、规格、型号及系统概述

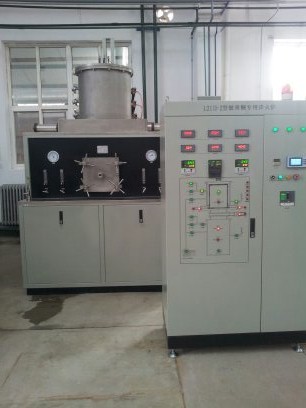

1、设备名称：立式淬火炉
2、型号、规格：L1212I-2
3、设备用途：主要用于气氛保护光亮淬火处理（主要用于铍青铜淬火、钛合金淬火等）。
二、设备配置及技术参数：
1、工位： 立式双室单位
2、处理模式： 连续周期炉
3、加热方式： 内加热（三区）
4、最高使用温度： 1300℃
5、控制精度： ±1℃
6、显示精度： ±1℃
7、升温速率： 0～30℃/min
8、真空度： 15Pa
9、内腔有效容积： φ250×300mm
10、炉膛加热区尺寸： φ300×400mm
11、设备外形尺寸： 长1750 mm×宽1700mm×高2650mm
12、水槽容积： 0.7m3
13、淬火后水温： ≦60℃
14、最大装炉量： 25Kg
15、控制方式： 手动
16、淬火转移时间： 4秒
17、温度均匀性： ±5℃(1000℃保温后测量)
18、控温点数： 3点
19、加热功率： 50KW（三组）
20、电源： 380V(三相五线制)、60KW
21、气体： （1）氢气： 压力：0.002～0.01MPa
（2）氮气： 压力：0.015～0.05MPa
22、冷却水： 压力：0.2～0.4MPa
23、降温速度： 1300- 100℃之间1h。
24、升、降温时间及烧结时间由程序控制。
二、设备主要结构：
本淬火炉主要由加热室、淬火室两体组成。加热室又由炉体、加热系统、真空系统、气体保护系统、冷却系统、及电气控制系统等组成。淬火室由室体、炉门系统、真空系统、升降系统、测量显示及充排水等组成。加热室与淬火室由闸板阀及隔热屏隔开。本设备设计结构工作环境非常洁净，设备本身无挥发和污染物及对身体有害的物体。
